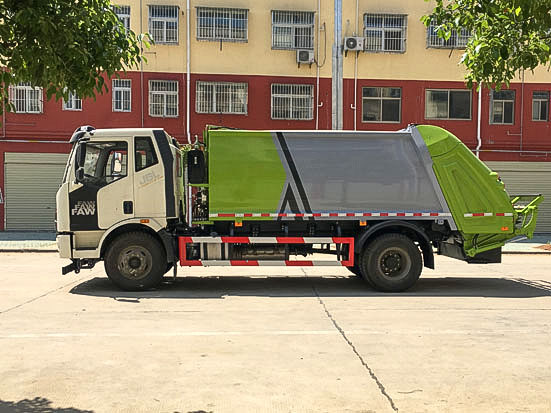

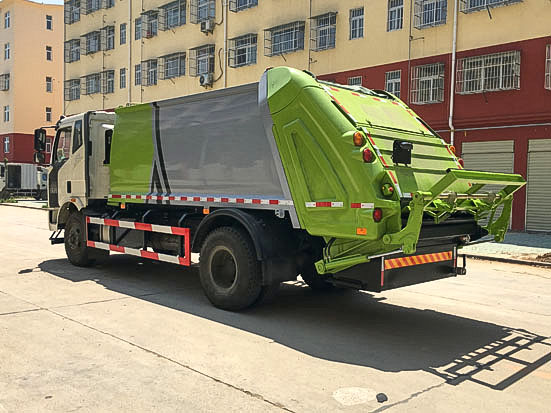

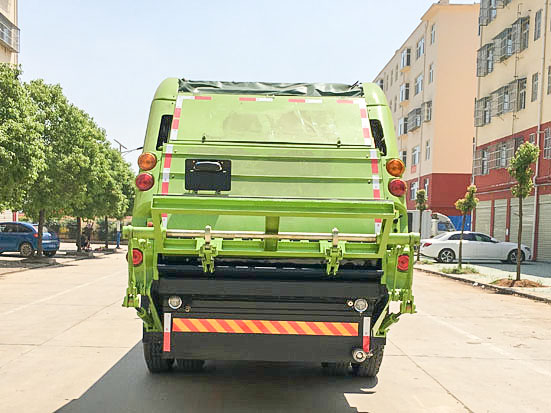

解放J6压缩式垃圾车(12-14方) 全方位高清图展示

GAO QING TU SHOW

  • 解放J6压缩式垃圾车(12-14方)
  • 解放J6压缩式垃圾车(12-14方)
  • 解放J6压缩式垃圾车(12-14方)
  • 解放J6压缩式垃圾车(12-14方)
  • 解放J6压缩式垃圾车(12-14方) 参数展示

    GAO QING TU SHOW

    主要技术参数

    整车

    参数

    底盘型号

    CA1180P62K1L2A1E6Z

    发动机型号/功率

    CA4DK1-22E6

    165 kW

    整车尺寸

    9300,9000,8800×2485×3020 mm

    轴距

    5000/4700/4500 mm

    最大总质量

    18000 kg

    整车整备质量

    9910 kg

    额定载质量

    7895,7960 kg

    上装

    参数

    箱体容积

    12 /14.0 m3

    箱体材厚

    4 mm

    投料口

    离地高度

    1040 mm

    1680 mm

    填料器容积

    1.75 m3

    污水箱容积

    350 L

    控制方式

    CAN

    单次装载循环时间

    16~18 s

    单次推卸垃圾时间

    22 s

    后挡板提升角度

    ~95°

    液压系统额定压力

    19.6 MPa (200 kg/cm2)

    上装

    配置

    多路阀

    YUKEN

    液压油泵

    皖液

    十字开关

    HRO

    按钮开关

    IDEC


    主要特点

    1)箱体侧面采用流线型外观设计,应用领先行业的工装式、标准化焊接装配工艺,整车一致性强,尾部全覆盖式结构件,外型美观大方,易于清洗。

    2)先进的CAN通讯电控系统,稳定性好,高清屏显示,可自动诊断提示故障。

    3)采用双向压缩技术,优化的液压系统和先进的压装结构设计(如滑板油缸与滑板运动轨道处于同一平面,保证压缩力及为油缸作用力,而不是油缸作用力的分力),使得压装作业压缩力大,压缩比大,推板模拟垃圾填塞方向(曲面)设计,保证了不同成分垃圾被压力均匀地压缩并填满整个车箱而无死角和空隙存在或阻塞现象发生,大大提高了垃圾净装载量。

    4)推板滑轨结构为两侧槽型轨道,与置于车箱底板上的轨道相比,具有轨道刚性大,稳定性好,底板无变形,推板运动平稳,垃圾卸料干净,工作可靠等优点。

    5)优化设计的中压变压液压系统,与国内普遍使用的全系统恒定压力的高压系统相比,具有动态响应快,系统内部热损耗小,工作效率高,作业循环时间短,操作简单等优点,特别是工作可靠、故障率低。

    6)标配4重液压油过滤(进油高压滤芯,回油漏芯,液压油箱进、出油滤芯),彻底解决油阀卡滞现象。

    7)中央污水导管的设计,防止了污水泄漏,料斗、污水厢一体化设计,彻底解决了跑、冒、滴、漏等二次污染问题。箱体和填装器之间具有液压自动密封锁紧装置,采用锁钩锁紧而非插销式锁紧,有效防止污水泄露,以免造成二次污染。

    8)滑板在滑道内的尼龙板的运动均靠四组进口高密度高分子聚乙烯导向支撑滑块实现,与国内普遍采用的轴承钢等刚性滑动件相比,减小了滑动阻力和运动副磨损;尤其是高密度高分子聚乙烯滑块,与同行采用的国产塑料滑块相比,经久耐磨,正常维护下基本无须更换。

    9)滑板导轨滚轮结构,导板反R设计,尼龙导向,刮料轻松自如。

    10)设置垃圾逆流防止装置,通过采用遮挡板阻隔,确保料斗内有充分空间,实现高效作业。

    11)填料器采用弧型导轨,具有二次压缩的功效。装填器提升时,刮板可进行二次清料,保证下料时无残留垃圾。

    12)配装驾驶室内操作系统,通过驾驶室操作可完成填装器升降和推板卸料垃圾过程。

    13)装有电控油门,可以自动加速与定速。电子油门保证了液压油泵与发动机转速的最佳配合。

    14)车辆具有17道安全保护装置,确保操作人员的安全:联络蜂鸣器、紧急停止装置、防止卷入、异常溢流阀、填料器升降专用油缸、连锁开关、安全棒、填料器升降报警装置等。
