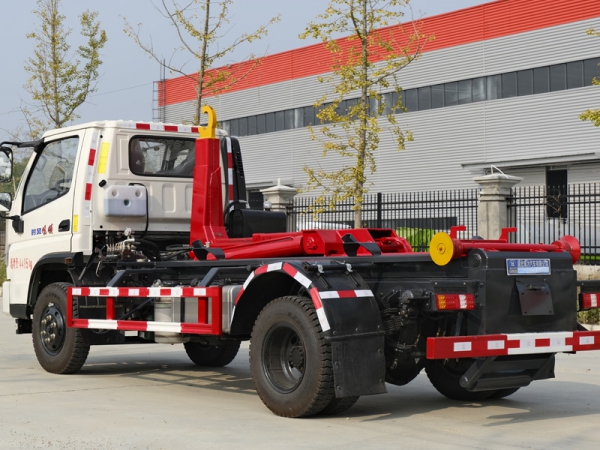

时风勾臂垃圾车 全方位高清图展示

GAO QING TU SHOW

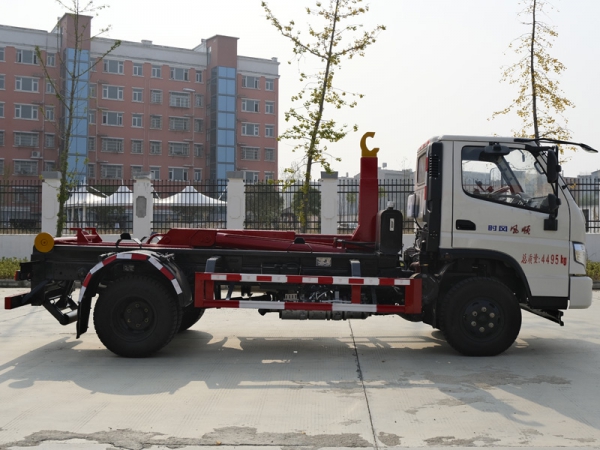

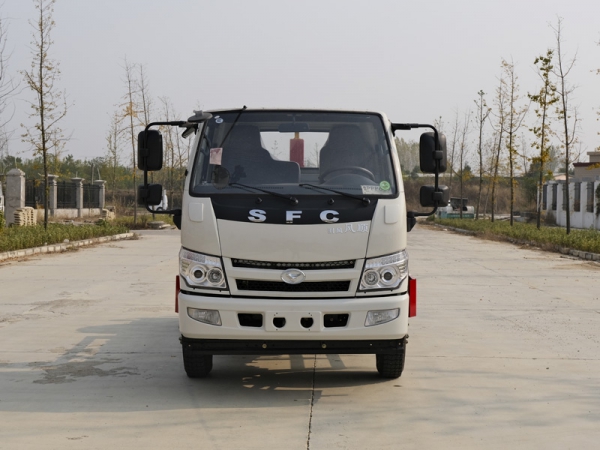

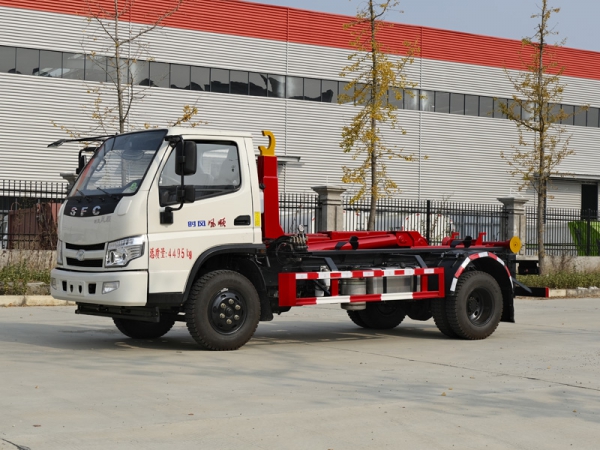

  • 时风勾臂垃圾车
  • 时风勾臂垃圾车
  • 时风勾臂垃圾车
  • 时风勾臂垃圾车
  • 时风勾臂垃圾车 参数展示

    GAO QING TU SHOW

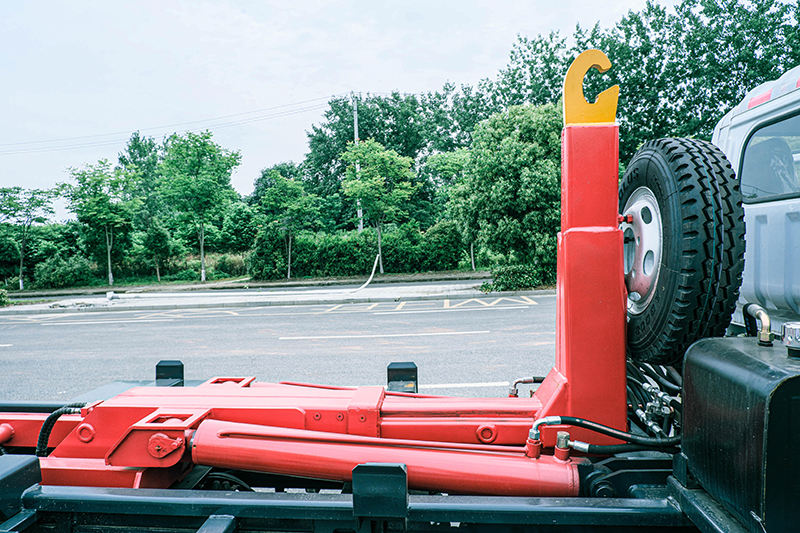

    高强度合金一体式主勾臂,设计合理,结构坚固扎实耐用,外形美观,使用便捷

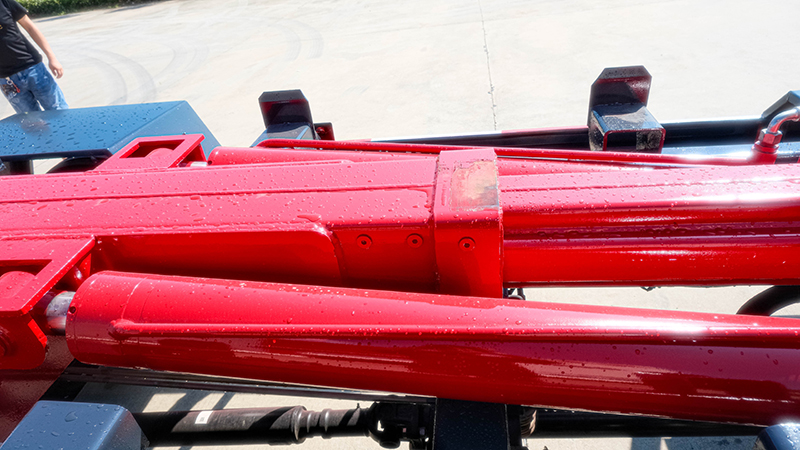

    油缸采用国内知名平牌,双液压缸伸缩举伸自卸更稳定,有力且更安全,工作更有保障.

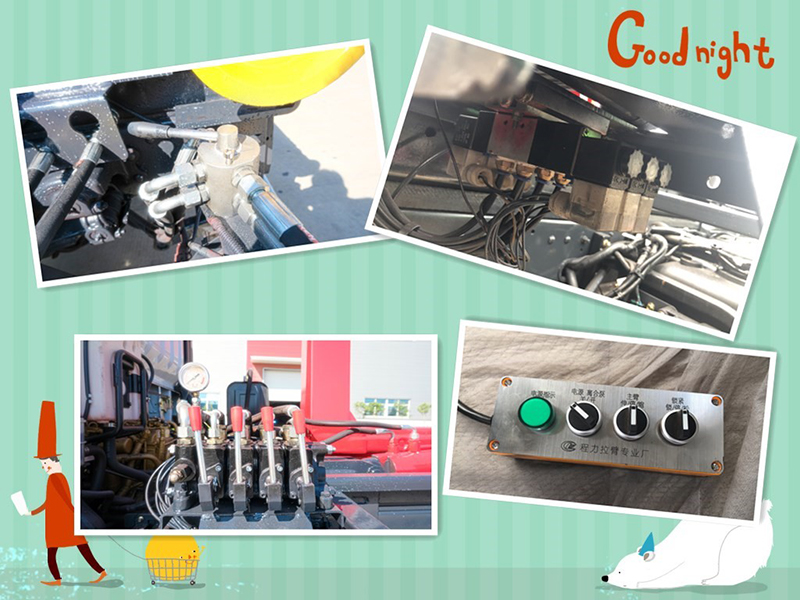

    专用多路阀及电控系统,经过多年使用考验,质量.系统稳定可靠。

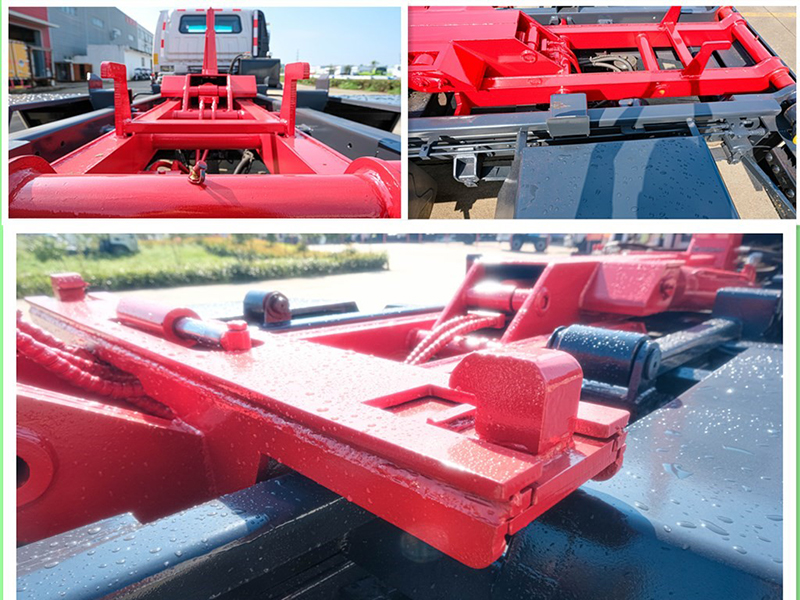

    多种锁紧方式,载货载重后,锁紧箱底防止跳动,安全运输

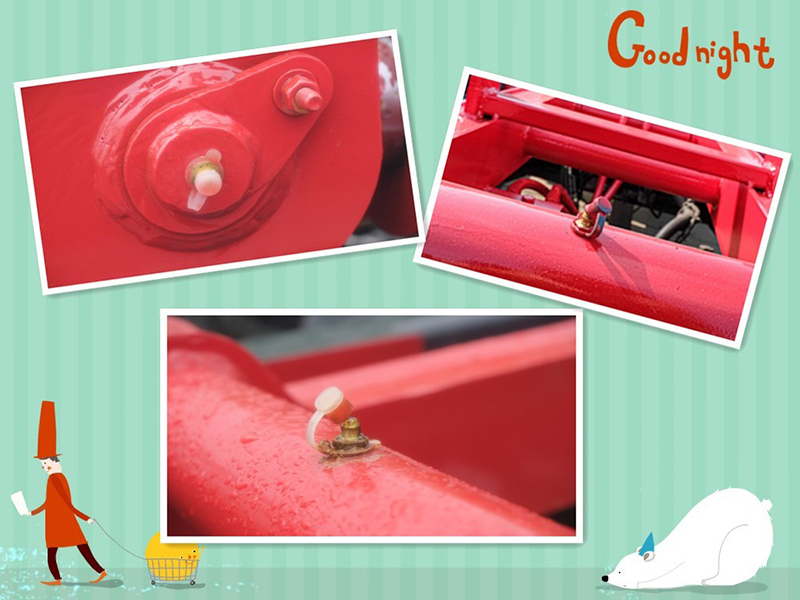

    关键活动部位均加装黄油嘴,定期加注黄油,保养维护,使用更顺畅,用的更久。

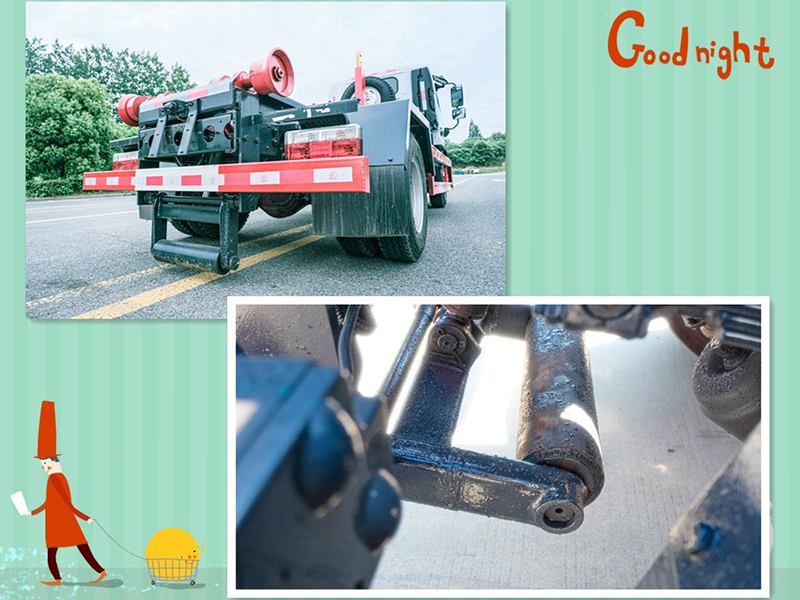

    加固型后支腿,重载支撑防止翘头





    【整车技术参数】

     产品名称

     时风勾臂垃圾车

     总质量(kg)

     4495

     罐体容积(m3)


     额定质量(kg)

     575,510

     外形尺寸(mm)

     5710X2100X2180,2260

     整备质量(kg)

     3790

     货厢尺寸(mm)

     XX

     额定载客(人)


     准拖挂车总质量(kg)


     驾驶室准乘人数(人)

     2,3

     鞍座载质量(kg)


     接近角/离去角(°)

     18/20

     前悬/后悬(mm)

     1185/1245

     轴荷(kg)

     1850/2645

     车速(km/h)

     80

     备注

     备注:1.ABS系统型号/厂家: XN-3730601/济南鑫宁汽车配件有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司,XH-KQ4S4M-E01/广州市西合汽车电子装备有限公司;2.随底盘选装驾驶室,选装上装结构样式,选装直接供电方式ETC车载装置,仅用CA4DB1-13E6发动机;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接+螺栓连接,截面尺寸120×60mm,下边缘离地高430mm;4.发动机/油耗值(L/100km)对应关系为:CA4DB1-13E6/11.19;5.该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能.

     【底盘技术参数】

     底盘型号

     SSF3046DDJ43S

     底盘名称

    自卸汽车底盘

     名称

    时风牌

     生产企业

    山东时风商用车有限公司

     轴数

     2

     轮胎数

    6

     轴距(mm)

    3280

     轮胎规格

    7.50-16LT 6PR,7.50R16LT 6PR,7.00-16LT 8PR,7.00R16LT 8PR

     钢板弹簧片数

    8/10+5,8+4/10+5,8/4+3,8/3+3,3/4+3,3/3+3

     前轮距(mm)

    1550,1750,1670,1630

     燃料种类

    柴油

     后轮距(mm)

    1560,1610

     排放依据标准

    GB3847-2005,GB17691-2018国Ⅵ

     发动机型号

     发动机生产企业

     发动机排量

     发动机功率

     CA4DB1-13E6

     汽车集团有限公司

     2207

     95(kw)/129.2(ps)

    ◇底盘配置: 3280轴距,锡柴130,万里扬10+2档,风顺豪华单排驾驶室,7.50R16轮胎,断气刹,原装助力器,1068铸造后桥,大梁200*5+4,原型工程自卸底盘,整车高度2.15米,可下地下室

    ◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,手自一体室内外液压操控,加强型上装,伸缩臂,油缸加粗,加装液压支腿,搭配建筑垃圾箱使用,提升能力8000Kg。 液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。


    车型简介

        钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

    操作方式

    1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

    2.作业操作:

    2.1 垃圾箱的钩装作业

        步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

        步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

         步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

        步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

        步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

        步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

        步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

    保养维护

    应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,大限度地延长垃圾车的使用寿命。

    (一)底盘保养

    底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

    (二)作业装置保养

    作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

    1.日保养

    日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

    2.作业100h保养

    作业100h保养以紧固。

    (1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

    (2)按时对各润滑点加注润滑脂或润滑油;

    (3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

    (4)检查取力器工作是否正常。

    3.作业500h保养

    (1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

    (2)检查密封胶条的磨损情况,必要时更换;

    (3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

    4.作业1500h保养

    作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

    (1)检查并修复各处焊缝,特别是各重要部位的焊缝;

    (2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

    (3)检查各液压元件。

    (4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
