重汽浩瀚后双桥18方勾臂垃圾车 全方位高清图展示

GAO QING TU SHOW

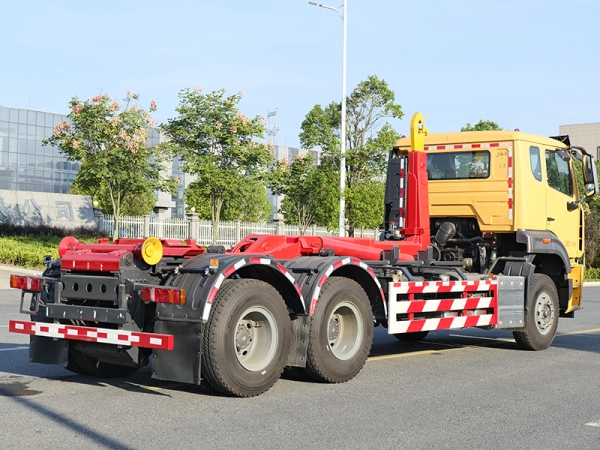

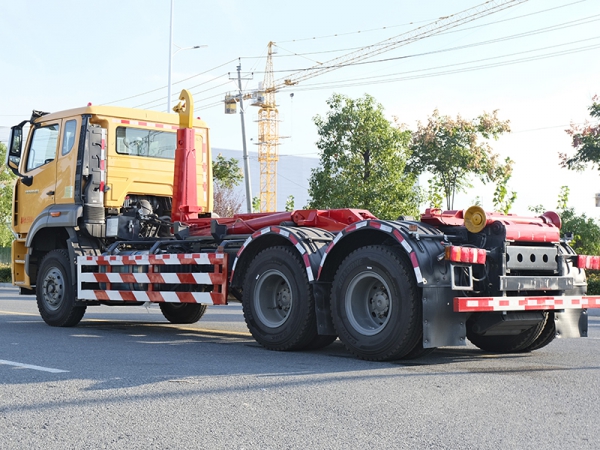

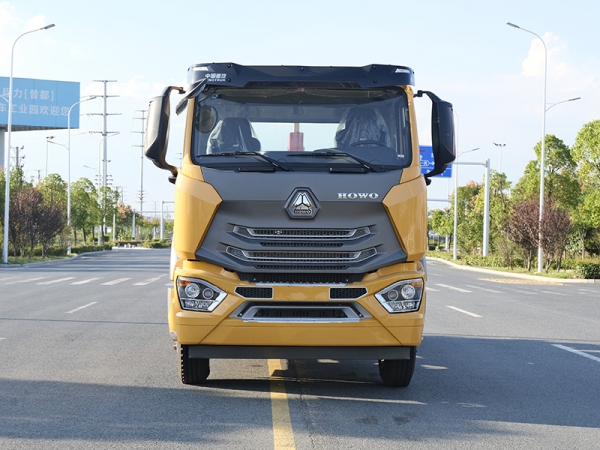

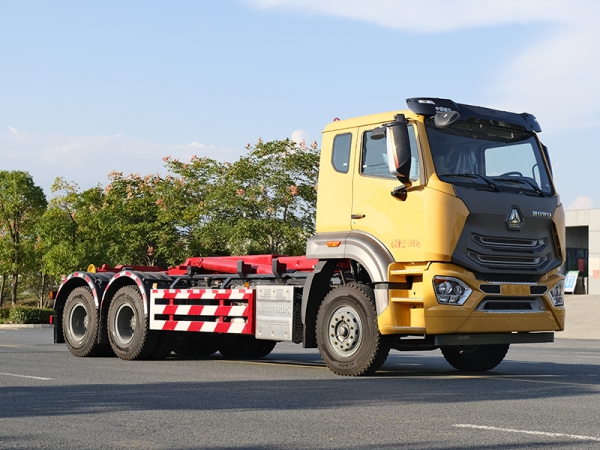

  • 重汽浩瀚后双桥18方勾臂垃圾车
  • 重汽浩瀚后双桥18方勾臂垃圾车
  • 重汽浩瀚后双桥18方勾臂垃圾车
  • 重汽浩瀚后双桥18方勾臂垃圾车
  • 重汽浩瀚后双桥18方勾臂垃圾车 参数展示

    GAO QING TU SHOW

    【整车技术参数】

     产品名称

     重汽浩瀚后双桥18方勾臂垃圾车

     总质量(kg)

     25000

     罐体容积(m3)


     额定质量(kg)

     13470,13405,13290,13225,13170,13105

     外形尺寸(mm)

     8330,8480,8520X2530,2550X3090,3150,3220,3550

     整备质量(kg)

     11400,11580,11700

     货厢尺寸(mm)

     XX

     额定载客(人)


     准拖挂车总质量(kg)


     驾驶室准乘人数(人)

     2,3

     鞍座载质量(kg)


     接近角/离去角(°)

     17/22,17/24,17/27

     前悬/后悬(mm)

     1550/1105,1550/1255,1550/1080,1550/1230,1550/1020,1550/995

     轴荷(kg)

     7000/18000(二轴组)

     车速(km/h)

     89,102

     备注

     备注:1.ABS型号:446 004 6300或EBS3;ABS生产企业:威伯科汽车系统有限公司;2. 随底盘选装高位保险杠,选装保险杠外观,选装踏步,选装昼间行驶灯,选装油浴式空滤器,选装消声器,选装前面罩,选装侧翼子板和踏步配色,选装直接供电方式ETC车载装置,选装限速装置,限速装置限速(km/h):89,仅用WP10H400E62,WP9H350E62,MC07.29-60,MC07.27-60,MC07H.33-60,WP8.350E61,MC07.31-60,MC07H.35-60发动机;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,截面尺寸120×60mm,下边缘离地高500mm;4.发动机/油耗值(L/100km)对应关系为:WP10H400E62/31.64,WP9H350E62/31.32,MC07.29-60/32.28,MC07.27-60/32.28,MC07H.33-60/31.57,WP8.350E61/32.17,MC07.31-60/32.28,MC07H.35-60/31.57;5.该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能;6.该车安装具有卫星定位功能的行驶记录仪;7.整车外形长/轴距/前悬/后悬对应关系(mm):8330/4325+1350/1550/1105,8480/4325+1350/1550/1255,8330/4300+1400/1550/1080,8480/4300+1400/1550/1230,8520/4600+1350/1550/1020,8520/4575+1400/1550/995.

     【底盘技术参数】

     底盘型号

     ZZ1257V464JF1

     底盘名称

    载货汽车底盘

     名称

    豪沃牌

     生产企业

    重汽集团济宁商用车有限公司

     轴数

     3

     轮胎数

    10

     轴距(mm)

    4325+1350,4300+1400,4600+1350,4575+1400

     轮胎规格

    11.00R20 18PR,12.00R20 16PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR

     钢板弹簧片数

    3/-,3/-/-,3/1+-/1+-,3/2+-/2+-,3/4,3/5,3/12,4/-,4/-/-,4/1+-/1+-,4/2+-/2+-,4/5,4/12,9/-,9/-/-,9/12,10/

     前轮距(mm)

    1996,2022,2041

     燃料种类

    柴油

     后轮距(mm)

    1830/1830,1860/1860

     排放依据标准

    GB17691-2018国Ⅵ

     发动机型号

     发动机生产企业

     发动机排量

     发动机功率

     WP10H400E62

     潍柴动力股份有限公司

     9500

     294(kw)/399.84(ps)

     WP9H350E62

     潍柴动力股份有限公司

     8800

     257(kw)/349.52(ps)

     MC07.29-60

     重型汽车集团有限公司

     6870

     213(kw)/289.68(ps)

     MC07.27-60

     重型汽车集团有限公司

     6870

     202(kw)/274.72(ps)

     MC07H.33-60

     重型汽车集团有限公司

     7360

     240(kw)/326.4(ps)

     WP8.350E61

     潍柴动力股份有限公司

     7800

     257(kw)/349.52(ps)

     MC07.31-60

     重型汽车集团有限公司

     6870

     228(kw)/310.08(ps)

    ◇底盘配置:底盘采用 MC07.31-60 曼机 310 马力发动机,豪沃 9 档带取力器,豪沃

    H77-2300mm 四点悬浮,轴距 4600+1350mm,采用 11.00R20 钢丝胎、气囊

    座椅、双层车架、前后多片簧、300L 油箱、空调、中控锁、电动门窗、遥控钥

    匙、ABS、重汽智能通 D 版

    重汽浩瀚勾臂式垃圾车上装系我公司采用国内外技术倾力打造,车厢可卸式垃圾车相关配置说明:

    1.操控:遥控+手动,快捷方便,独有技术;

    2.油缸:我司特殊设计,国内知名工厂生产,全部采用进口密封件,性能稳定,质量可靠; 主油缸独有内置双向卸荷阀,行程末端有效降低系统压力,保护整个液压系统经久耐用;

    3.互锁保护:各动作关联互锁保护,防止误操作引起液压或机械故障,消除安全隐患;

    4.结构件系高强钢制造,承载力强,不易变形。

    勾臂式垃圾车液压系统:本车主要液压元件,均采用国际知名品牌意大利VPS公司生产的多路换向阀,保证了投入作业的液压部件可靠换向,确保作业油缸停留在任意位置;意大利HC公司出品的平衡阀,能够确保两主臂油缸同步运动,压力恒定,油缸动作平稳;美国PARKER公司出品的高压管路接头,承压高,密封性能好,为高压管路连接系统的产品。


    车型简介

        钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

    车型构造
    该车是由汽车底盘、拉臂主油缸、附车架、翻转架、支撑腿(选装)、锁紧架、锁紧油缸及多路换向阀等组成。翻转架一端连在附车架上,其另一端设有活动拉臂,中间安装有锁紧系统;活动臂油缸一端连在活动臂上,另一端连接在附车架上;锁紧机构通过锁紧油缸的动作可以在箱体自卸时将附车架上的箱体与翻转架及拉臂连为一体,在主油缸伸出时形成自卸角,也可以通过锁紧油缸的收回把翻转架与附车架锁紧为一体,利用主油缸的收回或伸出使活动拉臂将地下的垃圾箱拖拉附车架上或从附车架上放回到地面。

    使用优势
    该车可将地下垃圾箱内的垃圾及垃圾箱一同拉车上运走同时可自卸,降低了工人的劳动强度。该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式,可以实现一车多箱,大大降低了配备成本和空间等等;其专用装置的功能均以汽车发动机为动力,通过液压机构手动或电控来实现。车辆的箱体采用优质炭钢板全密封焊接结构,具有强度高、重量轻、不产生二次污染等优点。
