东风天锦20-24方散装饲料运输车 全方位高清图展示

GAO QING TU SHOW

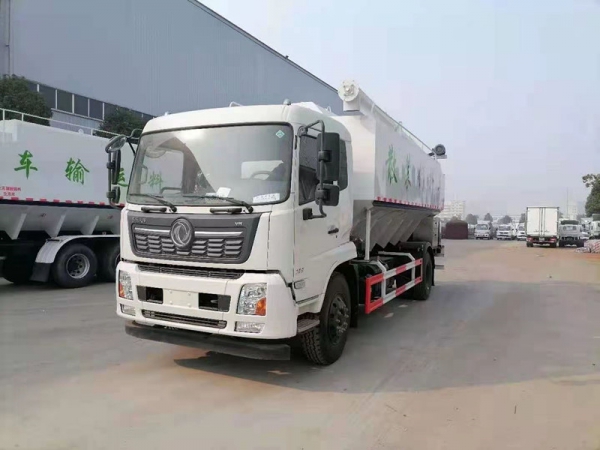

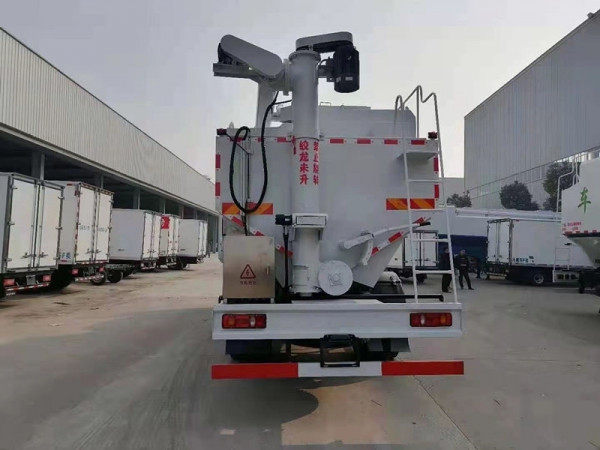

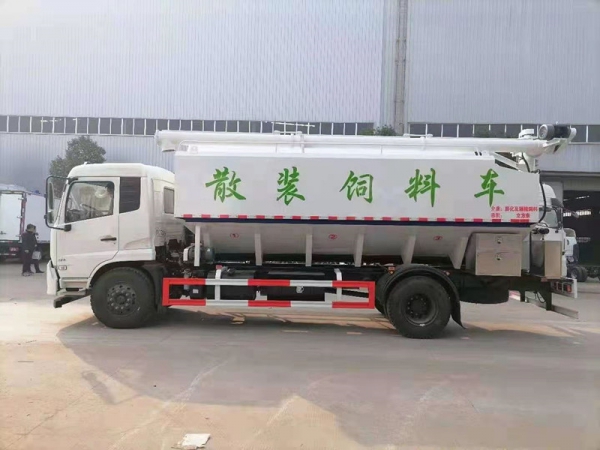

  • 东风天锦20-24方散装饲料运输车
  • 东风天锦20-24方散装饲料运输车
  • 东风天锦20-24方散装饲料运输车
  • 东风天锦20-24方散装饲料运输车 参数展示

    GAO QING TU SHOW

    一、本车公告参数

    产品商标


    公告批次

    306

    产品名称

    CLW5181ZSLD5型散装饲料运输车

    产品号

    ZN5YM5SZ02V

    总质量(Kg)

    18000

    罐体容积(m3)

    17.93

    额定载质量(Kg)

    8535,8600

    外形尺寸(mm)

    9000×2460×3800

    整备质量(Kg)

    9000

    货厢尺寸(mm)

    ××

    额定载客(人)


    准拖挂车总质量(Kg)


    驾驶室准乘人数(人)

    3,2

    载质量利用系数


    接近角/离去角(°)

    20/12

    前悬/后悬(mm)

    1430/2570,1430/2870

    轴数

    2

    轴距(mm)

    3650,3800,4200,4500,4700,5000,3950,5600

    轴荷(Kg)

    6500/11500

    最高车速(Km/h)

    98

    其它

    罐体外形尺寸(mm):6100×2450×2190;罐体有效容积:17.93立方米,轴距与后悬的关系为(mm):5000/2570,4700/2870;选装后部液压结构,随底盘选装驾驶室,防护装置材料材质为Q235A,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):150×50,后下部防护离地高度(mm):450;仅采用发动机ISD270 50,ISD210 50,ISD180 50,EQH180-53,ISB180 50 ,ISB210 50对应油耗值(L/100km)分别为:29.0,29.0,29.0,29.2,29.1,29.1;该车安装带有卫星定位功能的行驶记录仪,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公。

    【底盘技术参数】

    底盘型号

    DFH1180BX1V

    底盘名称

    载货汽车底盘(二类)

    商标名称

    东风牌

    生产企业

    东风商用车有限公司

    外形尺寸(mm)

    6940,7090,7490,7790,8290,8790,7240,9790×2370,2390,2460×2760,2800,2840,2690

    轮胎数

    6

    接近角/离去角(°)

    20/18,20/13

    轮胎规格

    10.00R20   18PR,275/80R22.5 18PR

    钢板弹簧片数

    7/9+6,8/10+8

    前轮距(mm)

    1880,1900

    燃料种类

    柴油

    后轮距(mm)

    1800,1860,1820

    排放标准

    GB17691-2005国Ⅴ,GB3847-2005

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    ISB180 50



    东风康明斯发动机有限公司



    5900



    132



    整车配置

    1.采用东风天锦4*2底盘,整车尺寸:9000×2460×3800,康明斯180马力发动机,8变速箱,1000钢丝胎。

    2.罐体实际容积20-24立方,采用横向一次成型,采用3.0MM优质高强度锰钢板焊接而成,焊点均匀,打磨平整;底部采用国标U形钢一体式结构,罐体侧面使用加强筋斜撑加固;分3个独立装卸料仓,可以同时装卸多种不同的饲料;

    3.卸料驱动方式:

    3.1外接电源:外接380V交流电,配3个5.5级电机,全套施耐德控制系统,欠压、欠相、防反转等电控、连锁保护,配备绞龙报警器、后工作灯;外接电源卸料成本低、环保、车辆消耗小;卸料速度1立方\分钟;

    3.2外接电源+30千瓦发电机:外接380V交流电,加装30千瓦车带发电机,配3个5.5级电机,全套施耐德控制系统,欠压、欠相、防反转等电控、连锁保护,配备绞龙报警器、后工作灯;该方案在有外接电源情况下用外接点,卸料成本低、环保、车辆消耗小;无外接点情况下车辆怠速发电卸料;卸料速度1立方\分钟;

    3.3液压驱动:底盘怠速带动液压马达卸料,采用进口液压件(液压泵、液压马达、多路阀),有效保证不会出现油温过高而造成的卸料速度变慢或者堵料,使用年限长;液压驱动卸料速度快,但是成本相对偏高、费底盘;卸料速度2立方\分钟;

    4.绞龙工艺:绞龙叶片采用锰钢材料,韧性强;叶片与绞龙壁之间间隙4mm,有效防止碎料;

    5.喷涂:第一步喷砂技术处理,第二步硫化酸洗除锈,第三步环氧防腐底漆防锈处理,并少量抹灰处理焊痕,第四步上面漆光漆完成;按客户要求涂装颜色,可选喷公司Logo和公司名称
